Kanülen

ACUFIRM Injektionsnadeln sind für die vielfältigsten medizinischen, zahnmedizinischen und technischen Anwendungen geeignet. Aufgrund der Wiederverwendbarkeit unserer Kanülen sind diese ressourcenschonend und daher besonders nachhaltig.

Wir liefern Kanülen aus hochwertigem Edelstahl in unterschiedlichen:

Durchmessern (0,25 mm – 5,00 mm)
Längen
Spitzenformen
Ansatzformen
gerade oder gebogen
geschliffener Spitze oder stumpf

Alle ACUFIRM Kanülen auf einen Blick
Unser Produktkatalog zum Download

Kanülen - Spezialanfertigungen

Neben unserem umfangreichen Kanülen-Standard-Programm bieten wir die Herstellung von Spezialanfertigungen nach individuellen Kundenwünschen an.

Wir fertigen:

unterschiedliche Durchmesser (0,25 mm – 5,00 mm)
auf Anfrage auch größere Durchmesser
Wandstärken
Längen
Spitzenformen – offen oder geschlossen
Anschliffarten (z.B. Schrägschliff, Facettenschliff, Hinterschliff, Trokarschliff)
Ansatzformen Luer-Lock – Rekord, Außen-Innengewinde
gerade, gebogen oder mehrfach gebogen
geschliffene Spitze oder stumpf
eine oder mehrere seitliche Öffnungen
Spitzenoliven
montiert oder unmontiert
mit oder ohne Mandrin

Verwendete Materialien:

Edelstahl, Titan oder Nitinol

Weitere Informationen und Beispiele zu unseren Spezialanfertigungen

Arten von Kanülen

Auf die jeweilige Kanülenart klicken, um mehr zu erfahren.

Alle Durchmesserangaben beziehen sich auf den Außendurchmesser.
Die Ansätze sind aus vernickeltem Messing.
Auf Anfrage können auch Ansätze aus Edelstahl und Kunststoff geliefert werden.

Kat. Nr.	Spitzenform
1400 LL	Standardspitze

Größe	Ø mm	L mm
1	0,9	38
2	0,8	35
12	0,7	32
14	0,65	30
15	0,65	26
16	0,6	26
17	0,5	26
18	0,45	23
20	0,4	22
21	0,35	20
22	0,3	20
23	0,25	20

Kat. Nr.	Spitzenform
1400 LL	Stumpfe Version

Größe	Ø mm	L mm
1	0,9	38
2	0,8	35
12	0,7	32
14	0,65	30
15	-	-
16	0,6	26
17	-	-
18	0,45	23
20	0,4	22
21	-	-
22	-	-
23	-	-

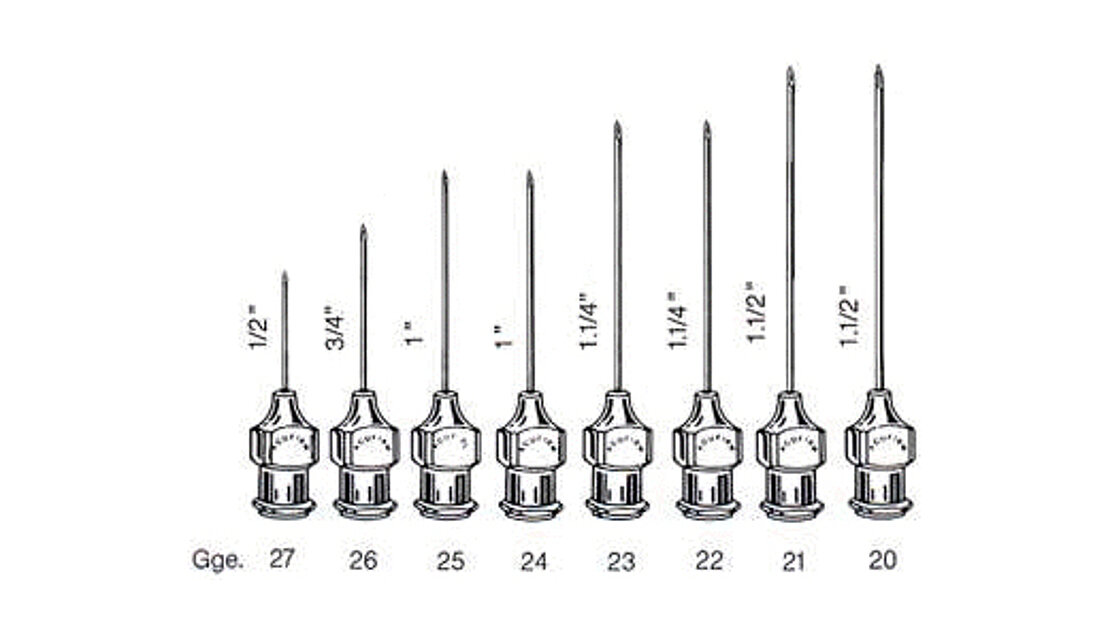

Kat. Nr.

1401 LL

Länge:		13 mm	16 mm	19 mm	22 mm	25 mm	32 mm	38 mm
Größe	Ø mm
27	0,4	27 x 1/2"	27 x 5/8"	27 x 3/4"	27 x 7/8"	27 x 1"	27 x 1.1/4"	27 x 1.1/2"
26	0,45	26 x 1/2"	26 x 5/8"	26 x 3/4"	26 x 7/8"	26 x 1"	26 x 1.1/4"	26 x 1.1/2"
25	0,5	25 x 1/2"	25 x 5/8"	25 x 3/4"	25 x 7/8"	25 x 1"	25 x 1.1/4"	25 x 1.1/2"
24	0,55	24 x 1/2"	24 x 5/8"	24 x 3/4"	24 x 7/8"	24 x 1"	24 x 1.1/4"	24 x 1.1/2"
23	0,65	23 x 1/2"	23 x 5/8"	23 x 3/4"	23 x 7/8"	23 x 1"	23 x 1.1/4"	23 x 1.1/2"
22	0,7	22 x 1/2"	22 x 5/8"	22 x 3/4"	22 x 7/8"	22 x 1"	22 x 1.1/4"	22 x 1.1/2"
21	0,8	21 x 1/2"	21 x 5/8"	21 x 3/4"	21 x 7/8"	21 x 1"	21 x 1.1/4"	21 x 1.1/2"
20	0,9	20 x 1/2"	20 x 5/8"	20 x 3/4"	20 x 7/8"	20 x 1"	20 x 1.1/4"	20 x 1.1/2"

fett = Standardgrößen

Kat. Nr.	L in mm	Ø 0,8 mm	Ø 0,9 mm	Ø 1,0 mm	Ø 1,1 mm	Ø 1,2 mm	Ø 1,4 mm	Ø 1,5 mm
1403 LL	30	8	9	10	11	12	14	15
1403 1/2 LL	35	8	-	10	-	12	14	15
1404 LL	40	8	9	10	11	12	14	15

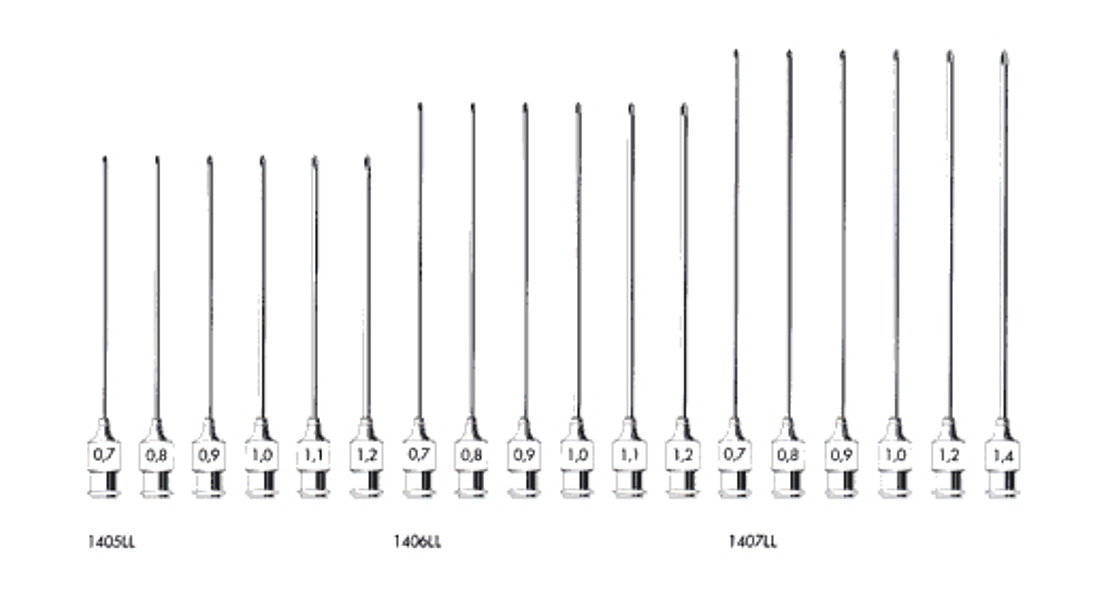

Kat. Nr.	L in mm	Ø 0,7 mm	Ø 0,8 mm	Ø 0,9 mm	Ø 1,0 mm	Ø 1,1 mm	Ø 1,2 mm	Ø 1,4 mm
1405 LL	50	7	8	9	10	11	12	14
1406 LL	60	7	8	9	10	11	12	14
1407 LL	70	7	8	9	10	-	12	14

Größe	4	5	6	7	8	9	10	11	12
Ø mm	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2
Länge cm
2	1402 LL4	1402 LL5	1402 LL6	1402 LL7	1402 LL8	-	1402 LL10	-	1402 LL12
2,5	1402 ½ LL4	1402 ½ LL5	1402 ½ LL6	1402 ½ LL7	1402 ½ LL8	1402 ½ LL9	1402 ½ LL10	-	1402 ½ LL12
3	1403 LL4	1403 LL5	1403 LL6	1403 LL7	1403 LL8	1403 LL9	1403 LL10	1403 LL11	1403 LL12
3,5	-	1403 ½ LL5	1403 ½ LL6	1403 ½ LL7	1403 ½ LL8	-	1403 ½ LL10	-	1403 ½ LL12
4	1404 LL4	1404 LL5	1404 LL6	1404 LL7	1404 LL8	1404 LL9	1404 LL10	1404 LL11	1404 LL12
5	1405 LL4	1405 LL5	1405 LL6	1405 LL7	1405 LL8	1405 LL9	1405 LL10	1405 LL11	1405 LL12
6	1406 LL4	1406 LL5	1406 LL6	1406 LL7	1406 LL8	1406 LL9	1406 LL10	1406 LL11	1406 LL12
7	-	1407 LL5	1407 LL6	1407 LL7	1407 LL8	1407 LL9	1407 LL10	-	1407 LL12
8	1408 LL4	-	1408 LL6	1408 LL7	1408 LL8	1408 LL9	1408 LL10	1408 LL11	1408 LL12
9	-	-	-	-	-	-	1409 LL10	-	1409 LL12
10	-	1410 LL5	1410 LL6	-	1410 LL8	1410 LL9	1410 LL10	1410 LL11	1410 LL12
12	-	-	1412 LL6	-	1412 LL8	1412 LL9	1412 LL10	1412 LL11	1412 LL12
15	-	1415 LL5	-	-	1415 LL8	1415 LL9	1415 LL10	-	1415 LL12
18	-	-	-	-	-	-	1418 LL10	-	1418 LL12
20	-	-	1420 LL6	-	-	-	1420 LL10	-	1420 LL12

Größe	14	15	16	18	20	22	24	25	30
Ø mm	1,4	1,5	1,6	1,8	2,0	2,2	2,4	2,5	3,0
Länge cm
2	-	-	1402 LL16	1402 LL18	1402 LL20	-	-	-	-
2,5	-	-	-	1402 ½ LL18	1402 ½ LL20	-	-	1402 ½ LL25	-
3	1403 LL14	1403 LL15	-	1403 LL18	1403 LL20	-	-	-	-
3,5	1403 ½ LL14	1403 ½ LL15	-	1403 ½ LL18	1403 ½ LL20	-	-	1403 ½ LL25	-
4	1404 LL14	1404 LL15	1404 LL16	1404 LL18	1404 LL20	-	-	-	-
5	1405 LL14	1405 LL15	1405 LL16	1405 LL18	1405 LL20	-	-	1405 LL25	1405 LL30
6	1406 LL14	1406 LL15	1406 LL16	1406 LL18	1406 LL20	-	-	1406 LL25	1406 LL30
7	1407 LL14	1407 LL15	1407 LL16	1407 LL18	1407 LL20	-	-	1407 LL25	1407 LL30
8	1408 LL14	1408 LL15	1408 LL16	1408 LL18	1408 LL20	1408 LL22	1408 LL24	1408 LL25	1408 LL30
9	-	1409 LL15	-	1409 LL18	1409 LL20	-	-	1409 LL25	1409 LL30
10	1410 LL14	1410 LL15	1410 LL16	1410 LL18	1410 LL20	1410 LL22	1410 LL24	1410 LL25	1410 LL30
12	1412 LL14	1412 LL15	1412 LL16	1412 LL18	1412 LL20	1412 LL22	-	1412 LL25	1412 LL30
15	-	1415 LL15	1415 LL16	1415 LL18	1415 LL20	-	-	1415 LL25	1415 LL30
18	-	1418 LL15	-	1418 LL18	1418 LL20	-	-	1418 LL25	-
20	-	1420 LL15	-	1420 LL18	1420 LL20	-	-	1420 LL25	-

		Durchmesser Ø
Kat. Nr.	L / mm	0,8	1,0	1,1	1,2	1,4	1,5	1,6	1,8	2,0	2,2	2,4	2,5	3,0
1408 LL	80	8	10	11	12	14	15	16	18	20	22	24	25	30
1410 LL	100	8	10	11	12	14	15	16	18	20	22	24	25	30
1412 LL	120	8	10	11	12	14	15	16	18	20	22	-	25	30
1415 LL	150	8	10	-	12	14	15	16	18	20	-	-	25	30
1418 LL	180	-	10	-	12	-	15	-	18	20	-	-	25	-
1420 LL	200	-	10	-	12	-	15	-	18	20	-	-	25	-

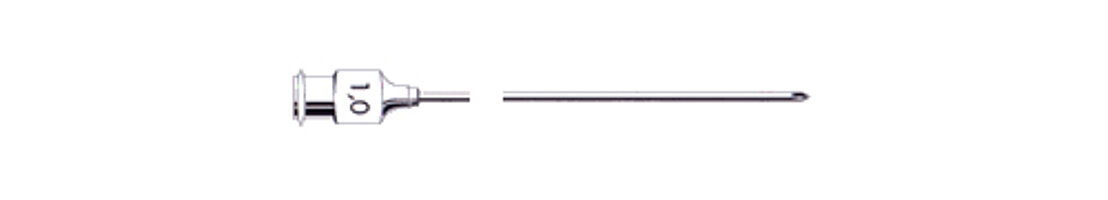

Bezeichnung	L in mm	Ø in mm
Pudendus	185	1,0

Kat. Nr.	Bezeichnung	Größe	Ø mm	L mm
1425 LL	stumpf, konisch	1	1,00 / 0,50	26
		2	1,20 / 0,60	30
		3	1,50 / 0,90	40
1427 LL	stumpf		0,67	28
1428 LL	mit Spitzenolive		0,67	28
1429 LL ANEL	stumpf		0,60	15

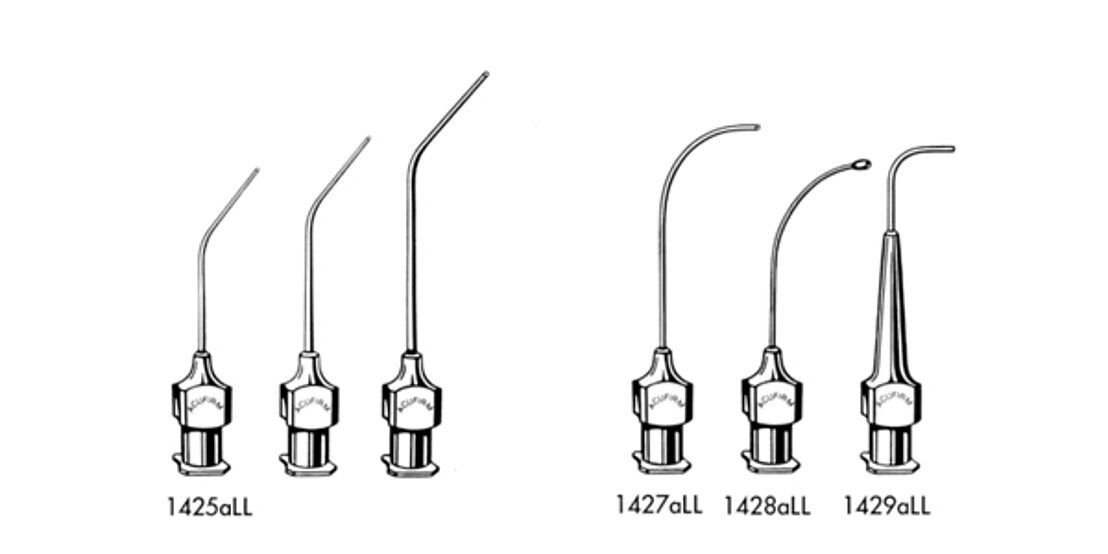

Kat. Nr.	Bezeichnung	Größe	Ø mm	L mm
1425a LL	stumpf, konisch, gebogen	1	1,00 / 0,50	26
		2	1,20 / 0,60	30
		3	1,50 / 0,90	40
1427a LL	stumpf, gebogen		0,67	33
1428a LL	mit Spitzenolive, gebogen		0,67	33
1429a LL ANEL	stumpf, gebogen		0,60	15

mit Schlauchansatz 2566, Bohrung Luer (L)
mit Luer Lock Ansatz (LL)

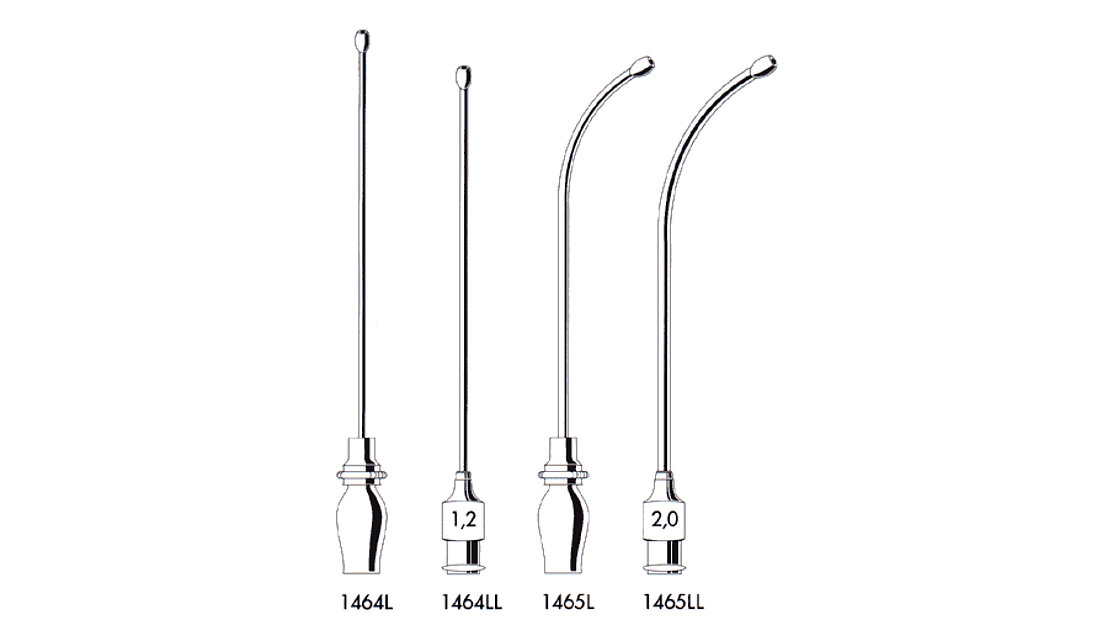

Spitzenoliven

Kat. Nr.	Bezeichnung	Größe	1	2	3
1464 L	gerade	Ø mm	1,2	1,5	2,0
1464 L	gerade	L mm	60	80	80
1464 LL	gerade	sowie in vielen weiteren Größen
1465 L	gebogen
1465 LL	gebogen

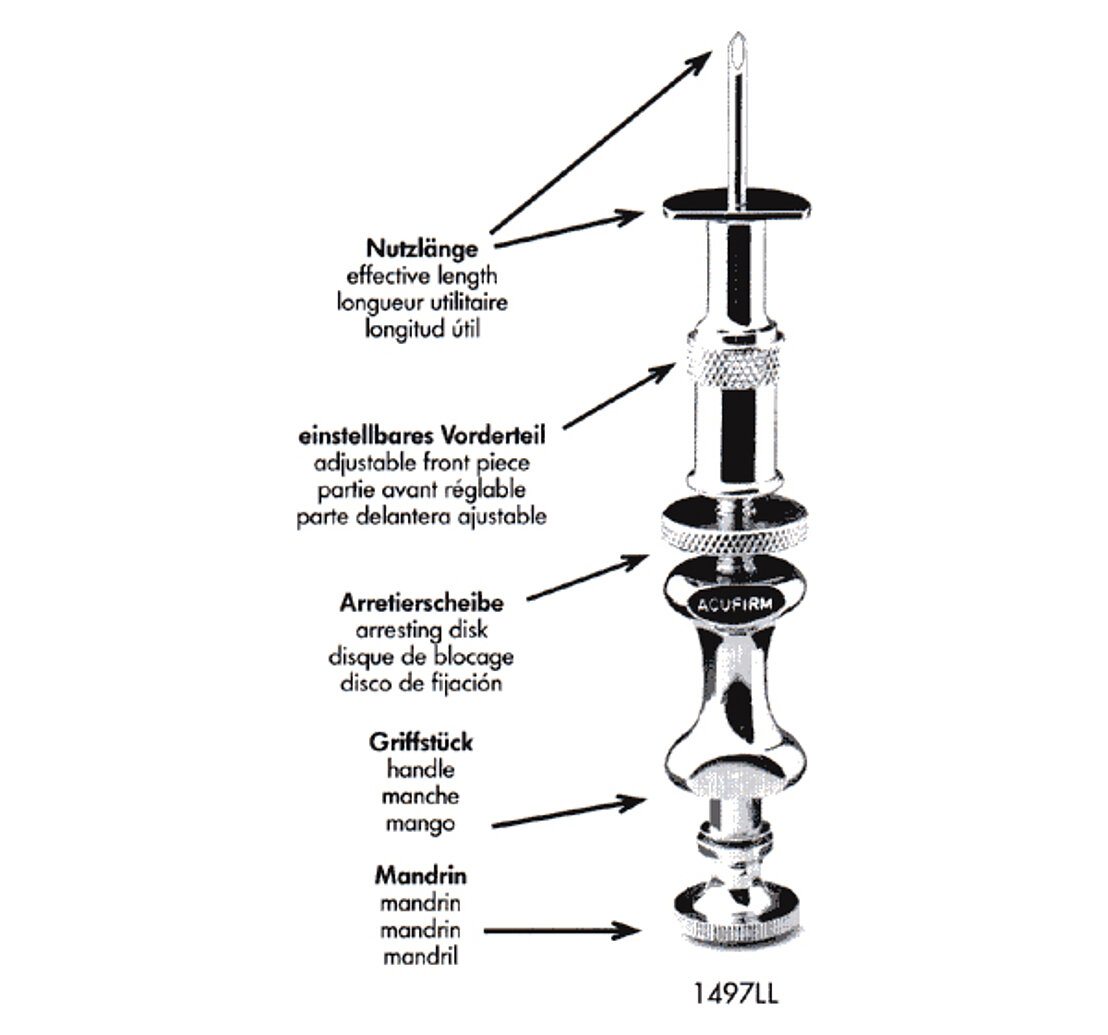

ACUFIRM-Sternalkanülen sind mit einer Arretierscheibe versehen, durch die jede unkontrollierte Veränderung der gewählten Einstichtiefe verhindert wird. Nutzlänge einstellbar bis minimal 4 mm.
